BU LÔNG NEO M24

GIỚI THIỆU VỀ BU LÔNG NEO M24

Bu lông neo M24 là một loại bulong có kích thước đường kính ngoài là 24mm. Bulong neo M24 được sử dụng rộng rãi trong các ứng dụng công nghiệp và xây dựng. BULONG OHIO^® là Công ty chuyên sản xuất bu lông neo M24 với tổng chiều dài từ 100mm tới 5000mm. Cường độ bulong neo M24 từ 3.6, 4.6, 5.6, 6.6 và 8.8. Hàng đen, xi mạ điện phân và mạ kẽm nhúng nóng đầy đủ chứng chỉ CO, CQ. Hàng đẹp bao test, giá cả hợp lý, gia công sản xuất nhanh.

Note: Chi tiết đơn giá bulong neo M24 Quý khách vui lòng liên hệ HOTLINE: 090 686 2407 để được báo giá tốt nhất.

Tham khảo thêm:

• Báo giá bu lông neo M27

CẤU TẠO HÌNH DÁNG BU LÔNG NEO M24

Bu lông neo M24 có cấu tạo bao gồm phần thân bu lông được tiện ren một đoạn. Thường dùng đai ốc (êcu) và long đền phẳng. Một số dự án dùng vòng đệm vuông hoặc tấm bản mã riêng. Phần còn lại Bulong neo M24 được bẻ L, bẻ móc J, để thẳng I hay bulong neo chữ u…

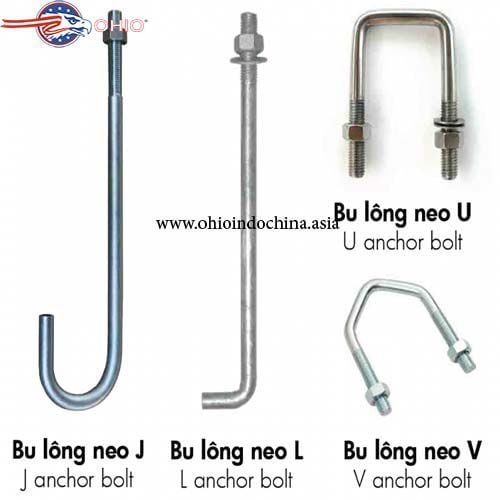

• Tùy vào từng công trình mà ta có Bu lông neo M24 hình dạng khác nhau. Như bu lông neo chữ L, J, I, bulong neo chữ u, bu lông neo móc, bu lông neo mắt…Phổ biến nhất là bulong neo j và bulong neo l.

QUY CÁCH BU LÔNG MÓNG M24

• Kích thước Bu lông neo M24:

– Đường kính: M24

– Tổng chiều dài Bulong neo M24: từ 200 – 3000 mm

– Chiều dài ren: theo yêu cầu

• Vật liệu chế tạo Bu lông neo M24: thép carbon, thép hợp kim, thép không gỉ
• Bề mặt: hàng đen, xi kẽm điện phân, mạ kẽm nhúng nóng
• Cường độ Bulong neo M24: 3.6, 4.6, 5.6, 6.6, 8.8
• Tiêu chuẩn bulong neo: JIS, DIN, ASTM, TCVN
• Khối lượng bu lông neo móng M24 trên 1 mét dài là: 3.54kg

CƯỜNG ĐỘ CẤP BỀN BU LÔNG NEO M100

Cường độ bu lông neo móng M24 thường được thí nghiệm kéo ở các Trung tâm kiểm định chất lượng uy tín. Như Quatest 3 hay các phòng lab như Bách Khoa, Saigon Union…

Tiêu chuẩn thí nghiệm cơ tính bu lông neo: TCVN 1916 -1995 áp dụng ren hệ mét cụ thể:

ỨNG DỤNG BU LÔNG NEO M24

Bu lông neo móng M24 được sử dụng rất nhiều trong xây dựng nhà thép tiền chế, nhà xưởng sản xuất. Các trạm biến áp, cột đèn đường chiếu sáng, cầu đường, điện năng lượng mặt trời…

MÁC THÉP SỬ DỤNG ĐỂ SẢN XUẤT BU LÔNG NEO M24

Bu lông neo Ohio thường được sử dụng thép carbon để gia công sản xuất như:

• Thép CT3, CT4, CT5, Q325 sử dụng để sản xuất bu lông móng M24 có cấp bền tương ứng Grade 3.6.
• Thép SS400, SS490, SS540 Bulong Ohio sẽ dùng để gia công sản xuất bu lông móng M24 có cấp bền Grade 4.6
• Thép C45, C55, C65 được dùng sản xuất bu lông móng M24 có cấp bền tương đương Grade 5.6, 6.6.
• Thép 40X, 30X, 35X, SCr420, Scr430 dùng để gia công bu lông móng M24 cường độ cao. Cấp bền của bu lông neo chân cột này tương đương Grade 8.8.
• Thép SUS201, SUS304 là mác thép sản xuất gia công bu lông móng M24 inox tướng ứng với inox 201, inox 304

Tùy vào yêu cầu kỹ thuật mà bulong neo M24 sau khi được sản xuất sẽ được đem đi mạ điện phân hay mạ kẽm nhúng nóng, mạ toàn thân hoặc chỉ mạ đầu ren.

CƠ TÍNH VÀ LỰC KÉO BU LÔNG MÓNG M24

Để hiểu rõ cấp bền Bulong Ohio xin hướng dẫn cách tính như sau: Trị số 4.6, 5.6, 6.6, 8.8 thể hiện cấp bền của Bu lông neo móng. Từ trị số trên tính ra được lực kéo của bulong neo M24 như sau:

• Giới hạn bền danh nghĩa (MPa) = ta lấy số đầu nhân với 100
• Giới hạn chảy (MPa) = ta lấy số thứ hai chia cho 10 x giới hạn bền (Mpa).

Như vậy:

Bulong neo M24 cấp bền 4.6 có giới hạn bền danh nghĩa là 4×100 = 400Mpa, giới hạn chảy là 400 x (6 / 10) = 240 Mpa.

Bulong neo M24 cấp bền 5.6 có giới hạn bền danh nghĩa là 5×100 = 500Mpa, giới hạn chảy là 500 x (6 / 10) = 300 Mpa.

Bulong neo M24 cấp bền 6.6 có giới hạn bền danh nghĩa là 6×100 = 600Mpa, giới hạn chảy là 600 x (6 / 10) = 360 Mpa.

Bulong neo M24 cấp bền 8.8 có giới hạn bền danh nghĩa là 8×100 = 800Mpa, giới hạn chảy là 800 x (8 / 10) = 640 Mpa.

CÁCH LẮP ĐẶT BU LÔNG NEO M24

Sau khi đã lựa chọn được Bulong neo M24 phù hợp với yêu cầu kỹ thuật thì bước tiếp theo là thi công và lắp đặt Bu lông neo móng.

Bước 1: Sử dụng dưỡng bu lông, dùng thép tròn D8 hoặc D10 để cố định tạm các Bu lông neo M24 trong cụm, cụm bu lông với thép chủ trong dầm, cột.

Bước 2: Kiểm tra, định vị tim, cốt trong mỗi cụm và các cụm với nhau theo bản vẽ thiết kế lắp dựng. Sử dụng máy kinh vỹ, máy thủy bình, hoặc máy toàn đạc điện tử để thực hiện (thiết bị đo đạc phải được kiểm định).

Bước 3: Kiểm tra chiều nhô cao của Bulong neo M24 lên so với cốt +/-0.00m trong bản vẽ thiết kế (thông thường khoảng 100mm).

Bước 4: Bu lông móng phải được đặt vuông góc với mặt phẳng chịu lực thiết kế lý thuyết (có thể là mặt bê tông, mặt bản mã).

Bước 5: Sau khi căn chỉnh xong, cố định chắc chắn các cụm bu lông với thép chủ, với ván khuôn, với nền. Để đảm bảo bu lông không bị chuyển vị, dịch chuyển trong suốt quá trình đổ bê tông.

Bước 6: Dùng nilon bọc bảo vệ lớp ren Bu lông neo M24 khi đã lắp dựng xong để tránh bị hỏng ren khi đổ bê tông.

Bước 7: Lập bảng kiểm tra, nghiệm thu mặt bằng tim, cốt bu lông móng đã lắp dựng

QUY TRÌNH SẢN XUẤT BU LÔNG NEO M24

Bước 1: Chọn mác thép, test nguyên liệu. Thường sử dụng mác thép thép CT3, C45, SS400, SCM440 nguyên vật liệu được đem đi test trước khi gia công.

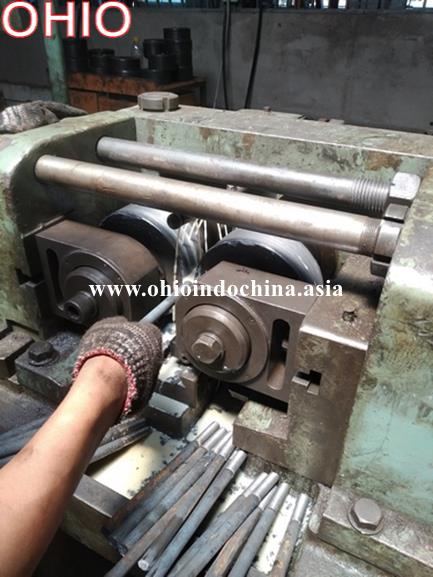

Bước 2: Cắt thép, cạo ren, cán ren. Các phôi thép tròn sẽ được đem qua máy cắt để cắt chiều dài tổng theo quy cách. Và sau đó được đem qua máy tiện để tiện ren theo chiều dài ren yêu cầu trong bản vẽ.

Bước 3: Tạo hình. Bước tiếp theo bulong neo sẽ đem qua máy bẻ. Hoặc uốn theo hình dạng chữ I, chữ L, chữ J…theo đúng hình dạng bản vẽ yêu cầu.

Bước 4: Xử lý bề mặt. Bulong móng M24 sẽ được để nguyên bản hay đem đi xi mạ kẽm điện phân hoặc mạ kẽm nhúng nóng. Tùy thuộc vào hồ sơ kĩ thuật yêu cầu của mỗi công trình.

Bước 5: Kiểm tra, đóng gói. Bu lông neo móng sau khi được gia công sản xuất xong sẽ được kiểm tra về chất lượng. Cũng như số lượng trước khi đóng gói và giao tới công trình.

THẾ MẠNH CỦA BULONG OHIO

• Nhà máy sản xuất với số lượng lớn tại Quận 12, Tp. Hồ Chí Minh
• Luôn có sẵn phôi thép dự trữ trong kho sẵn sàng gia công sản xuất khi khách đặt hàng
• Thời gian cấp hàng nhanh chóng: 1 ngày 2500 cây thành phẩm bulong neo M24
• Giá cả tốt nhất thị trường, đảm bảo về chất lượng cấp bền cường độ đầu ra của sản phẩm
• Hỗ trợ giao hàng tận nơi
• Bảo hành sản phẩm nếu lỗi do nhà sản xuất
• Máy móc hiện đại được nhập từ Thái Lan và Đài Loan

---

Quý khách vui lòng liên hệ thông tin phía dưới để được tư vấn và báo giá bu lông neo M24 tốt nhất.
